看图不说话:防水施工图集大全

icon 2017-12-01 11:30:40
icon 0

  地下室底板防水做法示意



  1)底板变形缝防水做法

  2)底板后浇带防水构造做法

  3)高低跨连接处防水做法

  4)桩头防水处理

  采用水泥基渗透结晶型防水涂料+改性沥青防水涂料+卷材的复合防水做法

  防水处理工序:

  ①由总承包方凿出桩头至设计标高位置,调整受力钢筋,并切割露出的定位钢筋,由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等,并经验收合格。

  ②水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm,涂刷参考用量1.2kg/㎡,成膜厚度约1.0mm。

  ③在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。

  注意事项:

  桩头防水处理的关键是桩头的清理工序,采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。同时,涂料采用硬毛刷搓揉涂刷,如下图:

  地下室侧墙防水做法

  1)地下室底板防水交接处预留做法

  2)地下室侧墙抗渗增强处理方法



  3)侧壁底板防水接头做法

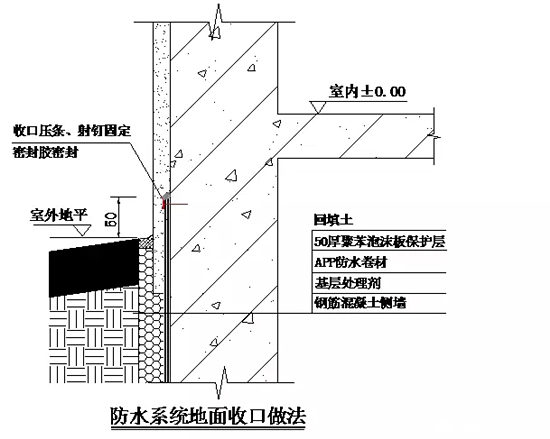

  4)地下室侧墙地面收口做法

  5)穿墙管件防水处理

  6)穿墙群管的防水做法

  屋面防水做法

  1)种植屋面基本做法

  2)上人屋面做法

  3)出屋面管道防水做法

  卫生间防水做法

  卫生间防水构造做法

关键词:

防水
