  2018CDOC中国设计公开课郑州站于11月5日圆满举办,本站特邀4位设计大咖论道设计,深入探寻城市灵魂。作为本场活动的地标主创设计团队的世界顶级设计事务所——SOM建筑设计事务所副总监Thomas Kinzl、理事王伟琦带来了郑州当代新地标绿地千玺广场(“大玉米”)的精彩分享,SOM坚持可持续的设计理念,担纲设计的摩天大楼风格优雅、节能高效且经典永恒,展现了杰出的超高层建筑创造力。

讲师简介

Thomas Kinzl    SOM建筑设计事务所 副总监

进入SOM建筑设计事务所以来,ThomasKinzl参与主持设计全球多地的大型设计项目,包括从设计伊始一直到施工管理阶段的技术协调和深化工作,组织施工图设计,参与业主、承包商和顾问公司的交流,在工作过程中坚持先进的设计理念与建筑工艺和技术并存。

王伟琦     SOM建筑设计事务所 理事

任职于SOM上海办公室担任理事,参与主持大型复合多功能项目、超高层地标、办公商业和酒店等建筑项目,在设计和落地实施方面有相当经验。



演讲实录

演讲主题:《历史与创新:郑州绿地广场的设计手法》

演讲嘉宾:Thomas Kinzl & 王伟琦

  Thomas Kinzl与王伟琦:

  我们很荣幸代表SOM建筑设计事务所参加此次活动,首先感谢新浪家居组织此活动,同时也感谢赞助商为推动中国设计产业发展做出的贡献,以及业主绿地集团对绿地千玺广场项目的支持。

  在正式开始演讲之前,请允许我们首先介绍一下SOM的背景。SOM是Skidmore、Owings、Merrill三位合伙人名字的合称,是于1936年成立的包括建筑、工程、规划、室内、机电等一系列全专业的设计事务所。在过去的82年中,SOM已经在世界上超过50个国家完成了一万余个项目,在美国有三个主要的办公室,纽约、芝加哥、旧金山,在全球范围内也设立了伦敦、孟买,迪拜,以及中国上海的办公室。SOM的设计理念是可持续发展的设计,国际主义的设计,功能主义的设计。


01

世界超高层建筑缔造者

  这是SOM在1956年完成的展现创新式设计的概念作品,结构柱整合外立面设计(Columnsat façade),一个现代化的全无柱空间办公室,图片展示了SOM当年在其中办公的场景。当时的设计理念是将所有的结构形式向外推,推到幕墙之外,实现内部空间整体的无柱与干净的办公空间。

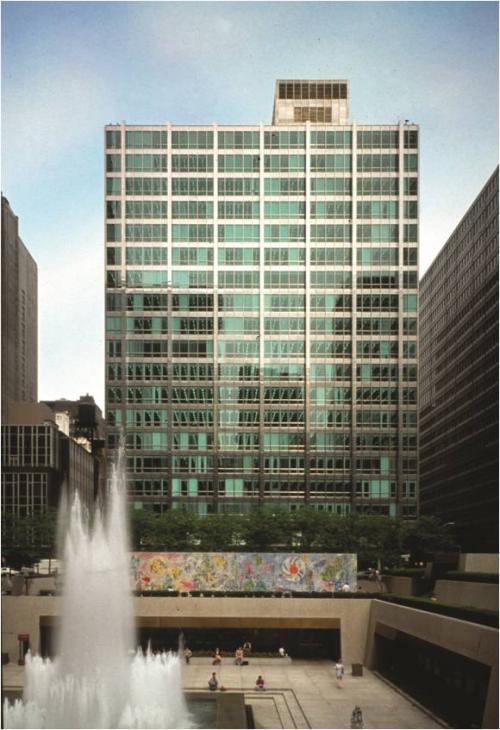

  SOM是超高层和现代建筑设计的先驱者,而这座建筑也是第一个全人工空调的办公塔楼,同时也是第一个采用了保温玻璃(中空玻璃)的建筑塔楼。值得一提的是,世界上第一个采用玻璃幕墙的建筑,纽约利华大厦也是SOM的建筑设计。

  为建筑界人所熟知的芝加哥汉考克大厦,是世界上第一个多功能式建筑,上部住宅,下部办公,为世界超高层打开了复合功能和垂直城市的概念。汉考克大厦于1970年完工,当时是芝加哥最高、世界第二高建筑。超高层建筑的发展离不开工程技术的进步,SOM不但以建筑设计著名,在工程包括结构上面也处于世界领先地位。特别是汉考克大厦创新式的设计出斜式网格设计,使得建筑的高度可以进一步的拔高,建筑师的创想进一步的实现。

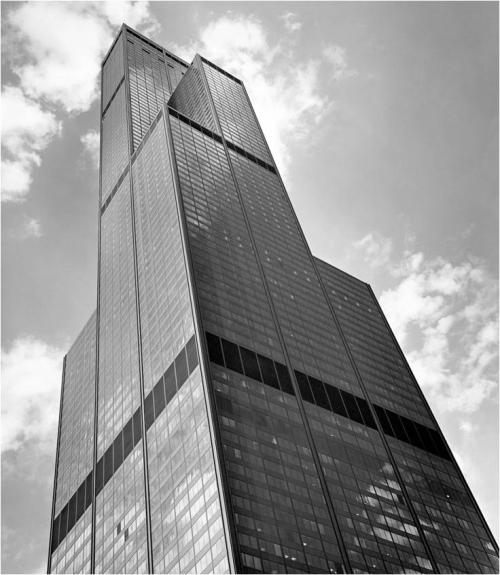

  1975年,在汉考克大厦完成5年之后,SOM又设计完成了另外一个世界标志的超高层建筑——西尔斯大厦,是在世界历史上保有时间最长的一个建筑。塔楼总高441米,整体的概念是多筒捆绑式的创新结构形式,这样创新为建筑师实现新的高度打下了基础。

  大家所熟知的世界上最高的建筑,828米高的迪拜哈利法塔,也是由SOM担纲设计,同时也是一个多功能复合式的大型建筑。

02

中国现代摩天大楼的创造者

  在中国市场,SOM一直伴随着中国现代建筑的发展,并设计了不少优秀作品。为大家所熟知的中国建筑史上第一个具有现代意义的摩天大楼项目,是上海金茂大厦。它在许多意义的发展和共识上与郑州绿地广场有些相近的地方。作为进入中国市场的第一个项目,SOM在设计概念上从本地的文化汲取了很多元素,通过新的设计手法表达。金茂大厦同样是一个复合式的多功能建筑,上部酒店,下部办公。在设计语言上通过与业主沟通,运用了华人所喜欢的“8”这个数字的吉祥寓意:总共88层,八角型核心桶,8根巨型柱,1998年8月28日启用。

  SOM在中国市场设计的延伸和发展见证了中国建筑界的发展。比如,南京的绿地紫峰大厦,是另外一个标志性的建筑。值得一提的是,在上海金茂大厦的设计上,SOM在工程、技术和材料上面直接运用了许多国际的元素,包括所有的材料都是从国际进口的。但在南京绿地紫峰大厦上面,材料以及配合的顾问,已经更多的实现了国有化和本地化,由中国供应商提供,由此可以感受到中国建筑界的蓬勃发展。

  此外,天津标志性的建筑——天津的津塔也是由SOM设计的,这是用设计推动技术前进和技术配合设计的典型成功案例,整体设计概念来源于中国的折扇、风帆,立面是一个双向曲面椭圆形。可能很多人印象中玻璃就是一种硬的平面材料,但其实玻璃是具有一定软度的,所以在双曲面的立面处理的时候,我们利用冷弯的形式使玻璃本身实现了15厘米的冷弯着面,变成一个曲面,运用在建筑立面之上。

03

郑州当代地标建筑“大玉米”的落成

区域:无可替代的地标优势

  在郑州绿地千玺广场(“大玉米”)项目初始,SOM了解到郑州的地理位置位于中国的最中部,这是郑州成为陆地交通枢纽的天生优势。同时,郑州绿地千玺广场也正好应合了当时郑东新区整体开发的东风。

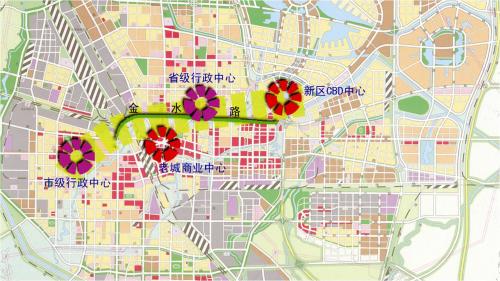

  在设计之前,我们首先对场地进行了分析。在总体规划上,郑东新区是以黄河南岸为依托整体发展的,它位于原来的老城区和政府的主要部门另外一个端头的节点位置。从日本著名建筑师黑川纪章做的郑东新区整体规划上可以看到,这是一个南北向的绿带自然延伸并与水体搭配的总体规划,而郑州绿地千玺广场(“大玉米”)塔楼基地便位于如意湖端头的南端,所以这个项目天生具备着作为地标的优势:以它为中心,有两道环线,内环80米的住宅楼的布置和外环120米塔楼规划的布置形式;它的南侧搭配着两个公共建筑,会展中心和河南省艺术中心。所以,郑州绿地千玺广场(“大玉米”)这个项目本身从规划层面已经注定了它无可替代的地标地位。

  但是在规划的时候,郑州绿地千玺广场的项目业主并没有细想到建筑形式将是怎样的,只是想要打造一个标志性的塔楼,所以下一步的工作便是交给了建筑师对它进行细化的设计。在2006年的时候,项目业主邀请了7家国际单位进行设计竞赛,SOM最终获奖,而其他6家单位中的华东院后期也参与到郑州绿地千玺广场项目中,和我们共同推动了这个项目的落成。

概念:结合当地文化的塔式结构

  郑州绿地千玺广场(“大玉米”)最初始的获奖方案是塔式的概念,我们当初参加竞赛的时候做了一个实体模型图,从竞赛初始SOM就已经注意到中原地区塔式传统建筑,通过抽象的手法提取塔的形式元素,运用到新的现代建筑设计之中。

  包括在立面细部元素上面,我们也充分尊重中国文化,并对河南本地文化进行了发掘。比如,从密檐塔的造型和水平肌理,民间所用的窗花窗棱图案来进行元素和图象的提取。

  在竞赛获胜之后,SOM的方案得到了各方的认同,但是政府认为应当更加完善设计概念,所以推荐了河南地区最为著名和标志性的嵩岳塔,在塔的概念之上进行了一些中原文化方面的指导,让设计能够更好的贴近塔的概念以完善中标方案。这也让我们认识到了现代建筑项目也需要根植本地的文化,特别是当地引以为豪的文化,以及历史元素。所以在郑州绿地千玺广场原来的方案上面,我们又做了深入的研究,比如在平面上参照了原来嵩岳塔的概念,但是进行了现代化的处理,将原来虚实的空间进行了反化,变成了八边形核心筒的实的空间,将外部的空间作为租赁空间。

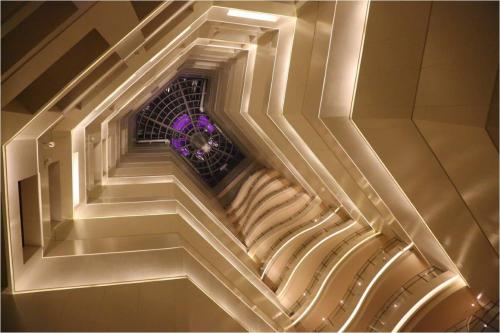

  在竖向上面,郑州绿地千玺广场是一个双功能的组合复合功能超高层塔楼,总高度有280米,上面是酒店,下面是办公。一层是大堂,包括办公与酒店首层大堂;二、三层是酒店配套设施层,同时连接裙楼;5-35层是办公层,38、39层是酒店的空中大堂,40-55层是万豪酒店客房层;之前曾在57层预留了企业会所层,以及最顶部的两层观光层。SOM采用了近圆形的布置,呼应作为中心标志性塔楼地标的布置形式,同时核心筒也应圆形做了八边形的处理,保证蓝色所标记的出租办公区域整体划整与平顺。在酒店客房层,按照柱网排布,32间的标准间形式,同时设置了中庭空间。



  SOM作为一个建筑设计事务所,同时也有室内设计的团队,特别是对于超高层塔楼类的重点项目,其公共区域,例如大堂的设计也是由SOM完成的。从整体的效果图可以看出塔楼与前端裙楼的搭配关系。我们在设计裙楼的时候,包涵了商业和酒店的宴会厅等一系列的配套设计,在立面处理的时候也与塔楼进行了和谐的搭配,在结构上面也搭配着建筑概念进行实施,最中心是核心筒,外部是钢框架的布置,所有的楼板都是由钢板做支撑,最后配合着钢加混凝土的复合组合式楼板,整体的层层嵌套,最后实现了超高层的结构形式。

技术:自然通风降低能耗

  在超高层的建筑设计中,SOM一直希望运用新的技术对设计本身的过程和结果进行支撑。例如,对于超高层建筑而言,风的因素是很重要的,有时候也会造成很严重的影响。众所周知,在跑车等汽车工业上风动实验是很寻常的,所以在超高层建筑的设计上,SOM也引进了风动实验的概念,对于郑州绿地千玺广场(“大玉米”)而言,周边比较开阔,风就更成了一个不可忽视的重要因素。我们通过风动实验去改善塔楼整体的体形特征,使它更高效的去呼应周遭的自然环境。

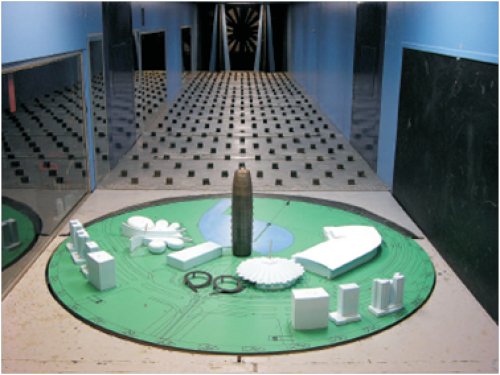

  从实际的风动实验图片可以看到,周边有一些对环境会产生影响的建筑物,而本身的模型之中也包涵了很多的感应器,用大风扇模拟主导风向可以测试出来风对于塔楼体形的影响,这样的模拟实验既可以优化结构形式,也可以减小结构材料的用料,同时也可以改善塔楼在风的作用下摇摆对人造成的影响。

  但同时还要注意的是,风其实有两面性,虽然对于塔楼的体形摇摆是潜在的威胁,但对于自然通风或者引入新风来说,一定的风的穿透对于建筑来说是相当不错的,所以SOM在十年之前就已经引入了“可持续发展”的设计概念,尽量采用一些自然通风的元素在设计之中。所以在之前打造一系列地标型项目的时候,SOM不是单单看一个项目,而是从它的城市肌理、自然环境,周边相关的一些元素等整体考虑设计方案。我们希望有效的利用这个塔楼本身地处中央,四面有风的位置优势,所以办公区和酒店区都结合了自然通风或引入新风的考虑来设计,用于减低能耗。

  对于郑州绿地千玺酒店这种超高层塔楼来说,由于整个楼体都是全机械通风,所以必须有进风口和排风口。在机电的协调安排上,我们迎合了它本身的朝向,排布于主导方向的位置,有效减低对外引入新风的能耗,同时通过中庭的吹拔效应和烟囱效应,更好的通过自然力量引入新风,减少机电能耗。

技术:日光反射器制造漫反射

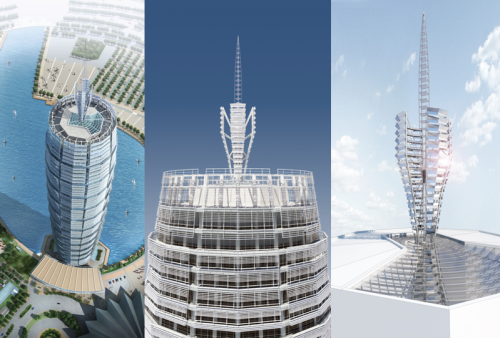

  自SOM竞标赢得郑州绿地千玺广场(“大玉米”)的概念设计之时,就有一个预想中的设计亮点——将日光反射器安装在屋顶的位置,最终我们将这个设计亮点一直延续到了最后实施的设计方案上面,真正设置了一个日光反射器,之后将日光引入折射到比较深的酒店中庭区域。

  我在十年前加入SOM的时候第一个参与接手的项目就是郑州绿地千玺广场,当时我作为一名实习建筑师,主要负责日光反射器整体形态和功能的研究,它的光线反射如何实现。经过这么多年这个项目最终实现之后,同时我也成长为一位超高层领域的项目建筑师,这是非常荣幸的一件事情。

  在SOM的设计之中是没有纯装饰性物件的,所有设计的物件都会有它的功能,由功能决定了形式,而不是形式假借功能,所以哪怕是一个小小的日光反射器我们都会投入很多精力去研究,在不同的季节、不同的时段,太阳的高度角是不一样的,如何用不同的太阳高度角朝向,将阳光引入到中庭,我们做了许多不懈的研究。

  作为设计师来说,得到了一个物件形体之后,如何让它有效的发挥本身的作用,材料也是一个不可或缺的元素,或者说不可忽视的研究方向。为了实现有效的漫反射,我们对材料本身进行了许多研究,如何保证它既能产生反射折射,但又不是镜面型的强反射折射,都需要反复推敲。

  同时,SOM对材料本身颜色的选择也做了很多的研究和测试,而我们很高兴的看到,设计研究的渲染图与建成的最终效果对比来说,还原度还是很高的。在实际的材料上也可以看到感觉到建筑的亮光,但本身是漫反射,所以不会产生很强的刺眼感觉,达到了一种恰到好处的程度。

  值得注意的一点是,应对可能设计后期才出现的许多问题和要求,设计师也必须进行整合性的设计,而不是后期再额外附加上去。比如郑州绿地千玺广场项目上,在设计后期可能要增加一个通讯天线或通讯塔类的设计,所以就要在前期提前开始考虑如何整合到日光反射器里面,同时让它作为一个设计元素融入到整体概念之中。

灯光:“大玉米”名称的由来

  在超高层建筑项目之中,灯光设计是配合建筑设计一个重要的元素,而郑州绿地千玺广场的日光反射器除了需要实现白天的功能之外,同时也要研究如何在夜晚发挥功效。所以当时在建筑过程中,建筑设计师与灯光设计顾问一起探讨,想要模拟或者说营造出一个“烟火绽放”的意向。而要实现这种意向,需要对日光反射器增加一些灯光的处理让它更缤纷,展现出夜空中礼花绽放的感觉。

  早期整体构想之中,郑州绿地千玺广场的塔楼更像古代的塔,是银灰色、白灰色的感觉,所以塔楼整体的色调是采用银灰、白灰的选项,但后来我们意识到它本身在落日的余晖或朝阳之中会有金黄的反射的感觉,所以在颜色选取时便顺应这种感觉,选择了偏金黄色的意向作为它的灯光照明颜色。

  所以之前灯光设计的设想是,在日常时参照真塔的概念,依旧采用偏白或者银灰色的构架,只有在重大的欢庆节日上面才用琥珀色,金黄的概念。后来我们发现郑州的市民群众对于琥珀色这种国人认为非常“喜庆”的颜色更为喜欢,所以最终变成了所有时间段都是琥珀色。后面我们也了解到了大家对于琥珀色,以及塔楼这种形制的搭配的喜爱,并且创意的为郑州绿地千玺广场起了一个昵称“大玉米”。

照明:设计推动科技发展

  SOM一直有强调科技对于设计的推动,比如在郑州绿地千玺广场(“大玉米”)的LED照明上,最初设想是将灯具放于遮阳片的顶端向上投射,按照这样的照明概念与想法,我们与来自美国加利福尼亚的灯光顾问公司沟通,希望用LED灯进行照明。但是当时即使在发达的美国市场上,也没有能够实现这样效果的LED产品可供挑选。但即使市场还不成熟,没有相应的产品可用的时候,我们仍然坚持这样的设计概念,因为对于郑州绿地千玺广场(“大玉米”)这种大型项目来说,它的建造期是比较长的,科技会随之发展,我们作为建筑设计者不应该被当时的技术所限制,而是应该进一步推动技术的发展。

  所以大概等了五年之后,中国的一个灯光承建商来到郑州与我们和业主会面,说他们制造了一个新型的灯光产品,之后带我们去比较暗的宴会厅里进行演示,而就是这束灯光,可以从宴会厅的一段直接照到了另外一端,当时我就知道关于绿地千玺广场的灯光设计终于可以实现了!

外墙:功能与美观并存

  郑州绿地千玺广场(“大玉米”)的外墙设计特色就是遮阳板和遮阳片的组合。所有的设计都不应该只是符合外观的需求,而是应该强调功能性,所以塔楼抽象出来作为一个呼应本地文化嵩岳塔的概念之余,我们还将它赋予了遮阳的概念与功能。

  在外墙这一部分,我们也做了一些相对应的思考,首先我们想要思考如何去表达嵩岳塔的概念。郑州绿地千玺广场塔楼内层的外墙玻璃是比较简单的直上直下的形式,通过外部遮阳的造型给出一个灰空间,模拟出砖塔的挑檐形式。这部分遮阳是铝型材整体工厂式的标准构件,通过一些不锈钢的杆件进行一些搭配,保证安装的准确性和稳固性。

  在整体的设计上,特别是遮阳板构件的设计上面,我们有两点考虑。第一,如何让人从街面的视角向上看的时候会有更多的实体面,同时也能营造出塔的感觉。第二,在每一层的空间里面,实际使用者如何感觉比较通透、莹亮。这两点我们都做了考虑,在上部遮阳的区域做了一些处理,保证人视线的通透性。

(SOM建筑师与业主就项目参与方

在郑州绿地千玺广场外墙性能测试现场合影)

  当时我们芝加哥的设计团队做了非常细化的施工图,把施工过程和细部要求都表达的非常清楚。最终这套整体的设计方案在2008年8月8日北京奥运开幕的时候正式完成并发出。

  SOM对于外墙的设计效果是非常关注的,因此在批量生产外墙构件之前,我们会做一比一的样板,在建筑上面观看确认效果。为了测试超高层塔楼抗风效果,在性能测试时我们引入了美国标准,用飞机引擎模拟飓风、台风、风雨的效果,保证它的气密性、水密性,还有安全性。

  令我们深感荣幸的是,SOM的设计不但得到了当地的认同,也得到了世界范围内的认同,包括美国建筑师学会下属的建筑师杂志2011年的研发奖,以及中国照明学会的一等奖等一系列奖项。其实所有的重点超高层大型项目,都是所有人多方合作、共同努力的结果,依靠设计方、业主方、顾问方,以及当地院的配合,还有政府各级各个部门的支持,最终才能达到一个好的地标建筑设计的实现。

SOM在新郑机场附近和高铁南站附近会展墙的规划设计与建筑设计

  双鹤湖的双塔是以天文台作为设计意向去进行的,一个建筑的门户不单单应该是平面上或者地面上,南北向或东西向的感觉,而应该是天与地的门户感觉,所以我们以天文台为意向打开做了一个中庭,这个门户不但是人之间的门户,还是天地之间空间的门户。对于双塔来说也有山峰的意向,这样可以将总体规划的绿轴引入到门户之间,不只是通过的门户,还形成了山峰起伏的感觉。

04

最新建筑项目分享

  SOM最近在中国国内正在实施和未来建设了众多的项目。山东济南新区的420米高绿地山东国际金融中心超高层项目,是酒店、公寓,办公的多功能塔楼。众所周知,山东最闻名的就是东岳泰山,所以我们希望在这个项目上展现在泰山之上岩石层叠的感觉,同时济南又以趵突泉著称,所以我们也将这种垂直向感做出凹槽,强调泉水跌落的感觉。

  此外,SOM也刚刚完成了纽约新的地标型项目,西半球最高楼——571米高的自由塔­世贸1号塔楼,就在911双塔纪念址旁。作为纽约下城区的标志性塔楼,它与中城区的帝国大厦相互呼应,然而它的意义并不止于此,塔楼本身的高度是1776英尺,而美国宣告独立正是在1776年,所以由此可以看出,所有的标志性塔楼不止需要有地标性的意义,还需要有文化的意义才能堪称为地标。

  SOM不仅专注于超高层的商业设计,同时也热心于社区公益性活动,比如芝加哥图书馆唐人街分馆,SOM的创新不只是设计空间上的创新,同时也是机电整体配合结构上的创新,运用天花板的“冷辐射天花”的概念和水的元素,夏天由冷水进行冷辐射控制,冬天是热水的热辐射控制,因为辐射的体感舒适度会比空调的舒适度高很多。

  香港是寸土寸金的一个城市,所以香港535大楼把整个大楼的底部全部用于商户租赁,而把大堂放在了二三层的位置,而SOM在设计的时候要考虑如何把人通过一个小的入口引入到大堂空间,经过重重考虑,最终设计了一个洞穴式的空间,将人从首层引入到开阔的空中大堂。作为项目建筑师,我们对整栋大楼的室内设计部分也是相当专注的,包括材料的选用,材料的布置,甚至前台的造型也是由SOM的建筑师亲自设计的。一栋大楼本身是静态的感觉,但同时也会有一个动态的意义,所以SOM与照明灯光设计师一起对动态部分做了一些研究,因为对于香港来说,行走是香港绝大多数人的元素,所以我们将这个元素带到了立面的表达之上。

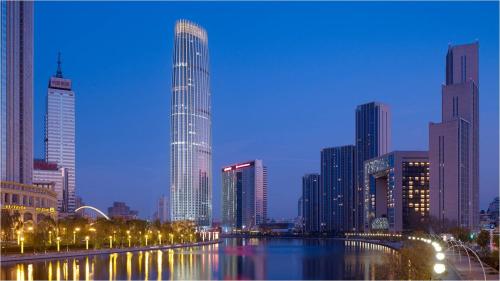

  SOM在中国的最高层设计是高达530米的天津周大福广场,预计今年年底就会全部完工,这栋超高层大楼的亮点在于流线型的动感立面,以及形体的感觉,其实设计师对于文化概念的抽象思考并不一定要从建筑上面,也可以从一些器物,比如陶瓷、绘画等艺术品上考虑。

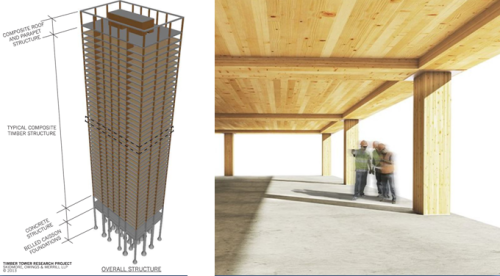

  作为建筑师来说,除了一般的建筑材料研究之外,我们也需要对以前常用的建筑材料和新式的材料有所研究。比如对木材的材料进行深入的研究,如何将木材这种绿色环保可持续发展的材料运用在超高层上做探索。另外我们也会研究一些最新的材料,例如3D打印技术,我们会做一些小展馆或生活馆等小规模建筑研究,来对新材料进行探讨。SOM与美国的科研机构甚至宇航局会有所合作,研究在火星的建筑,以及如何运用新材料。对于新材料或新技术的探索,SOM从来不曾停止,也希望未来能够有更多运用高科技的超高层建筑带给世界。

  谢谢大家!
